Extremidad Corta

Diagrama

Diámetro Nominal "A" Longitud "L" Longitud de despunte "L1" Espesor de pared "T"
mm pulg pulg pulg pulg
51 2 4.5 3 3/8
63 2 1/2 4.5 3 3/8
76 3 4.5 3 3/8
100 4 4.5 3 3/8
150 6 4.5 3 3/8
200 8 8 4 1/2
250 10 8 4 1/2
300 12 8 4 1/2
350 14 12 4 1/2
400 16 12 4 1/2 3/4
450 18 16 4 1/2 3/4
500 20 16 4 1/2 3/4
400 24 16 4 1/2 3/4

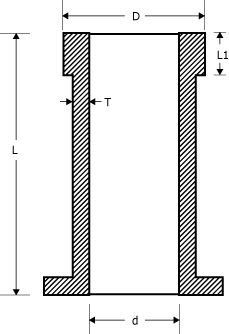

Extremidad Larga

Diagrama

Diámetro Nominal "A" Longitud "L" Longitud de despunte "L1" Espesor de pared "T" Peso aproximado en kg.
mm pulg mm mm A5/A7 A-10 A-14
51 2 400 3.5 .35 6.5 7.5 7.5
63 2 1/2 400 3.5 .35 8.5 9 9
76 3 400 3.5 .48 12.5 13 13
100 4 400 3.5 .52 18.5 18.5 19
150 6 400 3.56 .55 27 27.5 29
200 8 400 3.56 .60 40 40 44.5
250 10 400 4.81 .80 57.5 60 64.5
300 12 400 4.81 .87 75 77.5 86.5
350 14 400 4.81 .66 81 95.5 106
400 16 500 4.81 .70 120 135 148
450 18 500 4.81 .75 137 154 179
500 20 500 4.81 .80 168 189 217
600 24 500 4.94 .89 225 262 308
750 30 500 5.50 1.03 329 398 450
900 36 600 6.50 1.15 526 645 735
