Baja Presión
| Diámetro nominal | Diámetro promedio interior | Diámetro promedio exterior | Espesor pared interior mínimo | Rigidez mínima requerida al 5% de deflexión | Rigidez real obtenida al 5% de deflexión | Peso | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kg/6 m | lbs/20 pies | |||||||||||
| 600mm | 24.00" | 612mm | 24.08" | 719mm | 27.80" | 1.5mm | 0.059" | 235kN/m2 | 34psi | 42.21psi | 99.93kg | 220.30lbs |
| 750mm | 30.00" | 762mm | 30.00" | 892mm | 35.10" | 1.5mm | 0.059" | 195kN/m2 | 28psi | 40.80psi | 145.83kg | 321.50lbs |
| 900mm | 36.00" | 914mm | 36.00" | 1059mm | 41.70" | 1.7mm | 0.067" | 150kN/m2 | 22psi | 27.10psi | 191.83kg | 422.90lbs |
| 1050mm | 42.00" | 1054mm | 41.40" | 1212mm | 47.70" | 1.8mm | 0.070" | 140kN/m2 | 20psi | 28.90psi | 239.77kg | 528.60lbs |
| 1200mm | 48.00" | 1209mm | 47.60" | 1361mm | 53.50" | 1.8mm | 0.070" | 125kN/m2 | 18psi | 23.30psi | 283.50kg | 625.00lbs |
| 1500mm | 60.00" | 1512mm | 59.50" | 1684mm | 66.30" | 1.8mm | 0.070" | 95kN/m2 | 14psi | 19.00psi | 439.56kg | 969.00lbs |
Aplicaciones
La tubería de baja presión "Low Head" de ADS Mexicana puede especificarse para entubamiento de canales de irrigación, reemplazo de tubería de irrigación, y otros proyectos de irrigación de baja presión. La tubería se fabrica en diámetros de 18" (450 mm) hasta 60" (1,500 mm), y satisface o supera las normas AASHTO M294 Tipo S y ASTM F2306, debido a su resina HDB (con clasificación de presión) y avanzado diseño de conexión.
Resistencia estructural
Como tubería flexible, la tubería de PEAD "Low Head" soporta la presión vertical traspasando la mayoría de la carga excedente al suelo que le rodea. La tubería de baja presión de ADS soportar cargas vivas H-25 con un mínimo de 30 cm. de relleno en tuberías de 4" a 18" y con un mínimo de 60cm. en tuberías de 24" a 60". Una consideración importante en aplicaciones de baja presión. La cubierta máxima va a variar con las condiciones de diseño; vea las tablas de altura de relleno en la Nota
Durabilidad
El polietileno de alta densidad es un materia extremadamente resistente que puede soportar con facilidad los impactos normales que ocurren durante e embarque e instalación. Es altamente resistente a ataques de sustancias químicas y no se ve afectada por los suelos o rellenos con pH en el rango de 1.5 a 14. La ductilidad y estructura molecular de la tubería PEAD "Low Head" producen una excelente resistencia a la abrasión. La tubería de polietileno tiene un 20% menos de pérdida materia que la tubería de concreto en ambientes abrasivos, y con frecuencia se especifica para lodos mineros ásperos y coma revestimiento de deslizamiento para alcantarillas deterioradas.
Alta Eficiencia hidráulica
El interior liso de la tubería "Low Head" de baja presión de ADS brinda las características superiores de flujo que son indispensables para una conducción eficaz de agua para irrigación. La tubería de baja presión de ADS tiene un coeficiente de Manning de 0.012 a 0.010, dada que el numero de Manning depende únicamente de la velocidad de flujo, para diseños hidráulicos con velocidades menores de 0.6 m/s. el valor recomendado es de 0.012 y para velocidades mayores o iguales a 0.6 m./s., deberá utilizarse el valor de 0.010.
Peso ligero
La tubería PEAD "Low Head" es hasta 30 veces mas ligera que las tuberías tradicionales, haciéndola mucho mas sencilla de trasladar y maniobrar. Se reducen los requisitos de mano de obra y equipo en el sitio, con la correspondiente reducción en el riesgo de posibles lesiones.
Rápida instalación

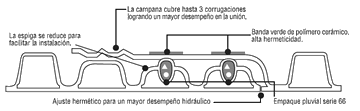

Las longitudes de 6 metros representan menos juntas. Las juntas tradicionalmente son el eslabón más débil en cualquier sistema de irrigación de baja presión y deben minimizarse. Las juntas de tuberías "Low Head" de ADS están entre las mejores del mercado, con conexiones que se unen mecánicamente de manera rápida y sencilla, que se hacen posibles con nuestro diseño integral de campana y espiga con empaques.
